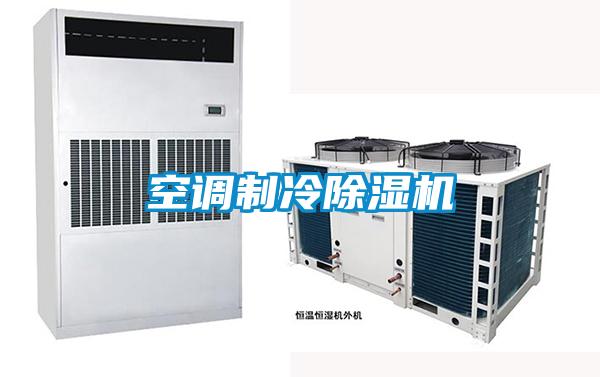

空調制冷除濕機

　　高川生產的空調除濕機分為回風除濕機和全新風除濕機?；仫L(fēng)工況的空調除濕機多是用在房間控溫除濕，回風空調除濕機溫度可調節在10℃-30℃,是屬于低溫型除濕機。而空調在18℃以下幾乎不能除濕,其它加熱除濕機則在30℃-50℃之間?？照{(diào)除濕機出風相對濕度可降至≥45％，而普通空調濕度只降至≥70％。

　　高川生產的空調除濕機功能多樣?？照{(diào)除濕機集升溫、調溫和降溫三種功能于一體，其中升溫功能主要用于除濕，無制冷功能，適用于無溫度要求的除濕場所；調溫功能集除濕和制冷于一身，且制冷能力可調，適用于熱負荷變化較大的除濕場所。降溫功能在除濕的同時有制冷功能，但制冷能力不可調，適用于熱負荷較大，對相對濕度無要求的除濕場合。

　　請用戶根據自己的實際工況選擇合適的除濕機。全新風除濕機的控制比回風除濕機的技術難度增加很多。下面詳細介紹全新風除濕機。

　　全新風除濕機—全新風除濕機的運用

　　目前的中央空調系統根本無法同時解決溫濕度的問題，有的采用降低出風溫度，再用電加熱方式提高溫度達到降低相對濕度的目的，再新風量要求很大的環境下，可以采用如此辦法，但也非常耗能。也不是可取的方法。如果是全新風系統，幾乎就達不到要求，假設表冷出風溫度18度，此時相對濕度高于95%，升溫至23度，相對濕度也要在70%以上。所以針對全新風的空氣處理機組的獨立開發，是很有必要的。經過多年行業實踐中總結，可以解決不同工藝要求的全新風處理要求，主要要配套中央空調系統的獨立管道除濕段。針對新風換氣機的管道換氣除濕機組，針對有溫度要求的空間開發了全新風多級處理空調機組。

　　全新風除濕機—全新風除濕機的選型

　　以深圳高川為代表的除濕機廠家主要依據單位時間的空氣流經質量、含濕量差、焊值差等變量，計算出除濕機的全制冷、單位時間除濕量等關鍵數值進行選配；新風調溫除濕機選型，還要計算出其總體冷/熱負荷后進行配置。

　　全新風除濕機—全新風除濕機的優越性

　　全新風除濕機由于對室外空氣是一次性抽濕,而普通除濕機放置室內屬于循環、漸進式除濕，因此若兩者的目標濕度相同，在單位時間內前者含濕量差較后者大多了。因此在計算濕負荷時，要充分考慮新風除濕機"一次性"抽濕能力。相對于密閉空間循環除濕機來說，對室外空氣僅作一次性處理的新風除濕機的初始濕度始終是當前的室外大氣恒定的相對濕度，故須精確計算出新風除濕機的除濕量后方可選型，以達到控制目標濕度的目的。

　　一、產品概述

　　“高川”全新風管道除濕機是我公司特種除濕機中的一個系列，是我公司集十余年空調除濕設備的專業設計和制造經驗，系列化開發的新型冷凍除濕設備，適用于國防工程、人防工程、石化行業、航天領域、凈化工程、放射性實驗室、動物實驗室、存放有毒有害物的倉庫或車間等有除濕要求但不允許采用回風的場所。

　　本系列產品采用專業優化的制冷系統、高效可靠的除濕模式和先進完整的控制概念，采用了大量新材料、新技術和新工藝，各項性能指標優越，并且機組具有非常廣闊的地域適應性，將除濕機的應用提高到一個全新的級別。

　　二、機組特點

　　1．空氣處理方式

　　全新風管道除濕機全部采用室外新風，屬于直流式空氣處理系統。

　　2．空氣處理特點

　　為了充分處理室外新風，機組采用“小風量大焓差”的設計理念，與普通除濕機相比，除濕量相同的機組，風量?jī)H為普通除濕機的1/3左右。多排深結構的蒸發器設計有效地保證了空氣處理的要求。

　　3．廣闊的地域適應性

　　本系列除濕機能夠很好地適應不同地域范圍對新風處理的要求，有效地控制出風的露點溫度，滿足不同地域工藝條件的規定。

　　4．能量調節

　　全新風除濕機依氣候條件變化，可實現能量調節功能。本系列60kg/h以上機型可通過螺桿壓縮機的無級卸載實現能量調節，同時由于電子膨脹閥的出色配合，使制冷系統既安全可靠又高效節能。20kg/h、40kg/h及60kg/h機組可通過單機運行來進行能量調節。

　　5．結構型式

　　全新風管道除濕機不帶風機，需另配風機箱，機組的進風方式分左進風和右進風兩種型式。大型機組還可提供上下可拆式結構，以方便安裝運輸。

　　6．功能多樣

　　全新風管道除濕機集升溫、調溫和降溫三種功能于一體，其中升溫功能主要用于除濕，無制冷功能，適用于無溫度要求的除濕場所；調溫功能集除濕和制冷于一身，且制冷能力可調，適用于熱負荷變化較大的除濕場所。降溫功能在除濕的同時有制冷功能，但制冷能力不可調，適用于熱負荷較大，對相對濕度無要求的除濕場合。

　　7．壓縮機及制冷配件

　　除濕量≤60kg/h機組采用高效渦旋壓縮機，除濕量＞60kg/h機組采用高性能無級調載螺桿壓縮機；主要制冷配件均采用的產品，通過制冷系統科學合理的優化設計，機組噪音低、運行可靠、能效比高。

　　8．換熱器

　　水側換熱器為殼管式換熱器，采用高效換熱管；空氣側換熱器為銅管套鋁翅片式換熱器，采用美國引進的OAK換熱器生產線制造。換熱器結構緊湊、耐壓好、換熱效率高。

　　9．環保工質，“綠色”概念

　　機組采用滿足淘汰CFCs工質國家方案要求的R22制冷劑，有利保護地球環境。公司亦可按用戶要求訂制R407c、R134a等HFC工質的除濕機。

　　10．外殼

　　機組采用鋼型材框架；折彎件采用日本AMADA成套數控設備加工，具有優良的外觀質量。機組采用拼裝式結構，整體結構緊湊，美觀大方，極富現代氣息。

　　控制方式

　　全新風除濕機采用高性能可編程控制器（PLC）進行控制，可靠性好，控制精度高。機組配有友好簡單的全中文人機界面，標準配置為文本顯示器，亦可按用戶要求采用觸摸屏。

　　12．可選擇的網絡功能

　　機組可通過PROFIBUS總線實現局域網絡除濕機的群控功能，還可通過調制解調器或以太網模塊實現設備與遠程計算機連接，利用INTERNET進行數據交換，對機組進行遠程監控和故障分析，幫您快速準確地預測及排除故障。

　　多重保護

　　機組設有過載、短路、缺相、過熱、高壓、低壓等保護，以及風機、水泵、防火閥連鎖保護。

　　三、型號表示方法

　　型號示例：

　　CGTZ60X：表示名義除濕量為60kg/h，進風方式為右進風，適用溫度范圍為18℃～35℃的全新風水冷自動調溫型管道除濕機CGTZ200XZ：表示名義除濕量為200kg/h，進風方式為左進風，適用溫度范圍為18℃～35℃的全新風水冷自動調溫型管道除濕機CGTZ120XB：表示名義除濕量為120kg/h，進風方式為右進風，適用溫度范圍為5℃～35℃的全新風水冷自動調溫型管道除濕機CGTZ150XBZ：表示名義除濕量為150kg/h，進風方式為左進風，適用溫度范圍為5℃～35℃的全新風水冷自動調溫型管道除濕機

　　四、性能參數表

　　型號

　　性能

　　CGTZ20X

　　CGTZ40X

　　CGTZ60X

　　CGTZ80X

　　CGTZ100X

　　CGTZ120X

　　CGTZ150X

　　CGTZ200X

　　CGTZ250X

　　CGTZ300X

　　CGTZ350X

　　CGTZ20XB

　　CGTZ40XB

　　CGTZ60XB

　　CGTZ80XB

　　CGTZ100XB

　　CGTZ120XB

　　CGTZ150XB

　　CGTZ200XB

　　CGTZ250XB

　　CGTZ300XB

　　CGTZ350XB

　　名義除濕量

　　kg/h

　　20

　　40

　　60

　　80

　　100

　　120

　　150

　　200

　　250

　　300

　　350

　　名義制冷量

　　kW

　　24

　　48

　　73

　　97

　　120

　　144

　　180

　　242

　　302

　　365

　　425

　　名義風量

　　m3/h

　　1800

　　3600

　　5500

　　7300

　　9000

　　風阻

　　Pa

　　480

　　電源

　　380V、50Hz、三相四線制

　　配電功率

　　kW

　　9

　　18

　　25

　　40

　　50

　　60

　　70

　　85

　　110

　　135

　　150

　　制冷劑

　　類型

　　R22或R407c

　　節流方式

　　熱力膨脹閥

　　電子膨脹閥

　　壓縮機

　　類型

　　渦旋壓縮機

　　半封閉螺桿壓縮機

　　功率

　　kW

　　2×3.7

　　2×8.1

　　2×10

　　32.9

　　39.3

　　49.3

　　60.6

　　76.3

　　99.3

　　124.4

　　139.4

　　水冷冷凝器

　　水量

　　t/h

　　5

　　10

　　15

　　20

　　25

　　30

　　37

　　50

　　63

　　75

　　88

　　進出水管徑

　　Rp1-1/4

　　Rp2

　　Rp3

　　DN100

　　DN125

　　水阻

　　kPa

　　40～90

　　外形尺寸

　　長

　　mm

　　1500

　　1800

　　2000

　　2000

　　2500

　　2500

　　2800

　　3200

　　3500

　　3500

　　4000

　　寬

　　mm

　　1000

　　1000

　　1000

　　1300

　　1400

　　1400

　　1500

　　1600

　　1800

　　1800

　　2000

　　高

　　mm

　　1250

　　1450

　　1650

　　1850

　　1950

　　2250

　　2250

　　2700

　　2700

　　3000

　　3000

　　重量

　　kg

　　400

　　600

　　1200

　　1500

　　2000

　　2200

　　2500

　　3000

　　3500

　　4000

　　4600

　　注：1.名義工況：大氣壓101.3kPa，干球溫度35℃，相對濕度60%；

　　機組的進風方式規定如下：面對控制器，從右側進風的為右進風，從左側進風的為左進風。

　　六、選型計算

　　由于室外新風隨地域、季節、天氣情況等因素的變化較大，故全新風空調除濕系統的熱負荷和濕負荷變化范圍較大，且相互無簡單的規律性，這就對全新風除濕機的選型設計提出了很高的要求。下面選取幾個典型設計工況做如下的設計計算比較。

　　⊥87⊥．典型工況①設計計算過程（常規地區）

　　設計新風工況

　　B=101kPatw=35℃φw=60%

　　ρ=1.102kg/m3iw=91.44kJ/kgdw=21.94g/kg

　?、俪凉窳恳骔=350kg/h；

　?、陲L(fēng)量要求G=m3/h。

　　根據計算公式：G=W/（dw-dL）對相應的數據進行單位互換后列出下式：

　?。ā?.102）/3600=（350×1000/3600）/（21.94-dL）

　　解得：dL=12g/kg

　　設定機器露點（L點）相對濕度φL=95%

　　經校核計算得L點（蒸發器出風狀態點）：

　　tL=17.4℃φL=95%iL=47.92kJ/kg

　　空氣露點溫度：td=16.6℃

　　制冷量：Q0=G（iw–iL）

　　=（×1.102）×（91.44-47.92）/3600

　　=425kW

　　根據本樣本性能參數表，選用CGTZ350X型全新風除濕機*滿足上述空氣處理要求。

　　⊥87⊥．典型工況②設計計算過程（南海地區）

　　設計新風工況

　　B=101kPatw=31.3℃φw=75.5%

　　ρ=1.116kg/m3iw=88.6kJ/kgdw=22.2g/kg

　?、俪凉窳恳骔=350kg/h；

　?、陲L(fēng)量要求G=m3/h。

　　根據計算公式：G=W/（dw-dL）對相應的數據進行單位互換后列出下式：

　?。ā?.116）/3600=（350×1000/3600）/（22.2-dL）

　　解得：dL=12.4g/kg

　　設定機器露點（L點）相對濕度φL=95%

　　經校核計算得L點（蒸發器出風狀態點）：

　　tL=17.9℃φL=95%iL=49.43kJ/kg

　　空氣露點溫度：td=17.1℃

　　制冷量：Q0=G（iw–iL）

　　=（×1.116）×（88.6-49.43）/3600

　　=390kW

　　根據本樣本性能參數表，同樣選用CGTZ350X型全新風除濕機也*滿足上述空氣處理要求。

　　⊥8．典型工況③設計計算過程（高原地區）

　　設計新風工況

　　B=88kPatw=32℃φw=60%

　　ρ=0.972kg/m3iw=86.33kJ/kgdw=21.109g/kg

　　①除濕量要求W=350kg/h；

　　②風量要求G=m3/h。

　　根據計算公式：G=W/（dw-dL）對相應的數據進行單位互換后列出下式：

　?。ā?.972）/3600=（350×1000/3600）/（21.109-dL）

　　解得：dL=10.82g/kg

　　設定機器露點（L點）相對濕度φL=95%

　　經校核計算得L點（蒸發器出風狀態點）：

　　tL=13.7℃φL=95%iL=41.18kJ/kg

　　空氣露點溫度：td=12.9℃

　　制冷量：Q0=G（iw–iL）

　　=（×0.972）×（86.33-41.18）/3600

　　=427kW

　　對比上述計算過程可見，對選定的某一特定型號的除濕機只需調整風量即可滿足不同地區全新風處理的要求。對于典型工況③，只需將CGTZ350X除濕機的匹配風量由m3/h增加至m3/h，即可將空氣露點溫度降至12.9℃。如果風量提高至m3/h，也可將空氣的露點溫度降至16.7℃。

　　七、選型說明

　　本系列全新風管道除濕機為管道式結構，機組與風機箱裝配方法有以下兩種：

　　機組進風方式分左進風和右進風兩種，本樣本性能參數表和外形圖未予區分，請?jiān)谟嗀洉r(shí)加以明確。本系列機組如配我公司風機箱，則對風機進行控制，否則只提供風機連鎖保護。如果要求控制非本公司風機箱，請?jiān)谟嗀洉r(shí)加以明確，并提供風機電流等參數。風機箱標準配置無支架，如需要支架，請?jiān)谟嗀洉r(shí)加以明確。為滿足不同設計者的需要，本樣本同時提供了機組在同等進風條件下的參考制冷量，在進行空調負荷計算時也可根據制冷量選擇除濕機。

　　6．水量調節閥作為機組的隨機附件出廠，請用戶在安裝冷卻水系統時予以安裝。如用戶自備水量調節閥，請?jiān)谟嗀洉r(shí)加以明確。

　　7．溫濕度傳感器出廠時置于機組電器箱內，標準配置為管道式溫濕度傳感器，另配有5m連接線。

　　8．本系列機組的控制器標準配置為TD200+中文文本顯示器，如用戶要求使用觸摸屏，請?jiān)谟嗀洉r(shí)加以明確。

　　9．如用戶對除濕機有聯網、通訊或其它要求，請?jiān)谟嗀洉r(shí)加以明確。
