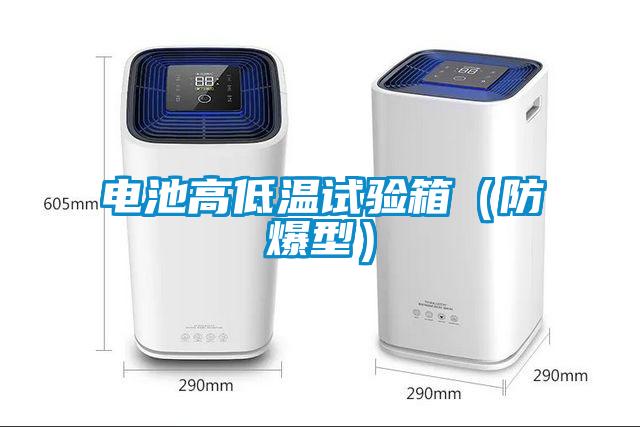

電池高低溫試驗箱（防爆型）

　　電池高低溫試驗箱（防爆型）規格書

　　該系列產品適用于航空航天產品、3C電子產品、膠黏、化工、信息電子儀器儀表、材料、電工、車輛、金屬、電子產品、各種電子元?dú)饧诟叩蜏鼗驖駸岘h(huán)境下、檢驗其各性能項指標.及質量管制之用；

　　型?號

　　JD-8001B-150L

　　試樣限制：本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存

　　容積、重量和尺寸

　　標稱內容積：150?L

　　內箱有效尺寸：

　　外形空間：

　　重?量：約250㎏

　　功率、電流和工作電源

　　最大功率：⊥87⊥KW

　　供電條件和電源：AC380V

　　保護地線接地電阻小于4Ω

　　要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源；

　　性能指標

　　使用環境條件：環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值。

　　溫濕度范圍：

　　溫度范圍：-40～+150℃

　　濕度范圍：20～98%HR（如圖）

　　?

　　溫度分辨率：0.01℃?濕度分辨率：0.1%HR

　　溫度偏差：±1℃?濕度偏差：?±2%HR

　　溫度均勻度：≤2℃濕度均勻度：≤3%HR

　　溫度波動度：±0.5℃?濕度波動度：±2%HR

　　標準升降溫速率

　　升溫速率：3~5℃/min-10℃→+150℃≤40?min（空載）

　　降溫速率：1~1.5℃/min?+25℃→-10℃≤30?min?（空載）

　　注：每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源熱負載

　　注：以上性能指標是在環境溫度為+25℃、相對濕度≤85％、無試樣條件下測得的數值。

　　執行標準及試驗滿足條件

　　1.GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法?試驗A：低溫

　　2.GB/T2423.2-2008電工電子產品環境試驗?第2部分：試驗方法?試驗B：高溫

　　3.GJB150.3A－2009?高溫試驗方法

　　4.GJB150.4A－2009?低溫試驗方法

　　5.GB2423.22-2008電工電子產品環境試驗?第2部分?試驗方法?試驗Nb：規定溫度變化速率的溫度變化

　　6.?GBT2424.5-2006電工電子產品環境試驗?溫度試驗箱性能確認

　　7.?GB/T-2008低溫試驗箱技術條件

　　8.?GB/T2423.3-2008(IEC68-2-3)?試驗Ca:恒定濕熱試驗方法

　　9.?GJB150.9A-2009濕熱試驗方法?

　　10.G/BT2423.4-2008/IEC6008-2-30:2005試驗Db:交變濕熱方法

　　11.GB/T5170.18-2005電工電子產品環境試驗設備基本參數檢定方法溫度/濕度組合循環試驗設備

　　12.GB/T-2006濕熱試驗箱技術條件

　　13.GBT2424.6-2006電工電子產品環境試驗?溫度?濕度試驗箱性能確認

　　14.GBT2424.7-2006電工電子產品環境試驗?試驗A和B(帶負載)溫度試驗箱的測量

　　結構特征

　　箱體結構

　　內箱材質：304#不銹鋼?1.2mm厚

　　外箱材質：304#不銹鋼?1.0mm厚

　　保溫材質：聚氨酯發泡膠?100mm厚

　　控制箱和測試箱為整體式

　　空氣調節通道

　　內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從而達到均勻的控制溫濕度的目的。

　　箱門

　　單開門

　　防凝露電熱裝置

　　真空自動除霧透明視窗

　　窗口照明燈

　　引線測試孔

　　開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞

　　觀察窗

　　透明電熱膜中空鋼化玻璃（位于門上）（帶防凝露功能），尺寸230X260mm

　　控制面板

　　韓國進口液晶觸摸式可編程控制器

　　照明燈開關、總電源開關、RS-232通訊界面

　　機械室

　　制冷機組、排風機、排水裝置、可調背葉窗、水蒸氣出口

　　測試物料架

　　采用304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊

　　配電控制柜

　　總電源斷路器、控制器、配電板、散熱風機、超溫保護器

　　加熱系統

　　采用鱗片散熱式加熱管?P.I.D控制加熱從而達到溫度平衡

　　加濕除濕系統

　　采用外加濕方式，壓縮機啟動除濕，P.I.D控制加濕量達到所需要的濕度

　　補水系統

　　自制PVC加大水箱，水泵提升自動供水，循環過濾回收

　　制冷系統

　　制冷方式

　　為了保證試驗室降溫速率和最低溫度的要求，本試驗室采用一套單級制冷系統

　　制冷壓縮機

　　采用歐洲進口低溫壓縮機

　　冷卻方式

　　風冷式鱗片式冷凝器，循環風機散熱

　　蒸?發?器

　　翅片管式換熱器

　　節流裝置

　　熱力膨脹閥、毛細管

　　干燥過濾器

　　吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發?生冰堵和臟堵

　　制?冷?劑

　　采用環保制冷劑R404A作為本制冷系統的制冷介質

　　電氣控制系統

　　控制器

　　進口控制器,分別控制溫度及濕度

　　畫面顯示

　　溫濕度設定(SV)實際(PV)值直接顯示

　　可顯示執行程序號碼,段次,剩余時間及循環次數,運轉時間顯示

　　程序編輯以及圖形曲線顯示

　　具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間

　　定點或程序動作狀態顯示

　　語言轉換可以切換中文/英文

　　程序容量及控制功能

　　可使用的程序量:最大120組,1個程序可由1~99段次組合而成

　　可使用的記憶容量:段?，可重復執行命令:每一個命令可達999次，程序斜率設定可由時間軸來設定，程序間可設定聯結使用，程序之制作采對談式操作簡單

　　具有編輯,清除,插入等功能，4組時間信號輸出控制(可控制待測物ON/OFF動作)

　　具有9組PID參數設定，程序執行中具有跳段,保持功能，可顯示曲線,資料獲取；日期、時間調整功能；按鍵及畫面鎖定(LOCK)功能，可連接計算機使用

　　通訊USB通訊界面，可做為監控及遙控系統、記錄試驗資料

　　運行方式：程序方式?/定值方式

　　設定方式：中/英文界面、觸摸式輸入

　　設定范圍：最大溫度范圍上下限5℃

　　顯示分辨率：溫度：0.01℃；濕度：0.1%;時間：?1min;

　　斷電記憶功能：可設定斷電恢復模式為：熱起/冷起/停止

　　預約開機功能：可隨意設定開機時間，打開電源后時間到機臺自動運行

　　輸?入：PT100型鉑電阻

　　曲線記錄功能：具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為60天(當采樣周期為1.5min時)

　　軟件使用環境:IBMPC兼容機，PⅡ以上CPU，128M以上存儲器，簡體中文Windows2000或簡體中文?WindowsXP作業系統

　　循環風機:低噪音多翼離心風機

　　加熱器:進口鎳鉻合金電加熱器

　　加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

　　加濕器:進口鎳鉻合金電加熱器

　　外加濕方式

　　控制方式:

　　抗積分飽和PID，BTC平衡調溫控制方式(溫度試驗設備)

　　BTHC平衡調溫調濕控制方式(溫濕度試驗設備)

　　濕熱系統供水

　　供水方式:水泵提升

　　供水裝置:大水箱

　　安全保護裝置

　　制冷系統:壓縮機過熱、過流、冷凝風機過熱等

　　試驗箱:極限超溫，風機、電機過熱繼電器

　　防爆裝置:

　　防爆結構：箱內上方開有泄壓口，外箱防爆門鎖鏈等。

　　加濕系統:加濕熱管干燒、供水異常、排水異常,缺水異常

　　電?源:漏電保護，超載及短路保護

　　儲存環境要求:設備環境溫度應保持0℃～+35℃以內

　　安裝場地要求:試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1000mm設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。

　　運輸方式:整機運輸

　　設備?核心?清單

　　序號品名?型號?品牌

　　1壓縮機?GAJ2464Z-T?法國

　　2控制器TT-5166-TH臺灣臺通

　　3?冷凝器?定制?臺灣永強

　　4蒸發器?定制臺灣永強

　　5繼電器MY4NJ-220V?日本歐姆龍

　　6?接觸器LC1N1810德國施耐德

　　7超溫保護區TS-320SB-C韓國彩虹

　　8溫濕度傳感器?PT-100瑞士羅卓尼克

　　9抽水馬達GF-50G-S柏繁電氣

　　10?冷媒R404/R23?美國杜邦

　　11?電磁閥EVR22?丹麥

　　12?膨脹閥067N2157?丹麥

　　13外殼201

　　14?內膽304
